Dessins 2D – 3D
La section Modélisme de l’UAICF Nevers-Vauzelles a fait l’acquisition d’équipements numériques : imprimante 3D par dépôt de matière et découpeuse laser.
Dans le modélisme ferroviaire, l’imprimante 3D et la découpeuse laser sont des outils précieux pour réaliser des pièces détaillées et personnalisées.
Imprimante 3D :
- Création de pièces uniques : l’imprimante 3D permet de fabriquer des éléments complexes qui seraient difficiles, voire impossibles, à réaliser manuellement. Cela inclut des bâtiments, des structures, des accessoires ou des pièces de locomotives et wagons à une échelle précise ;
- Personnalisation : on peut modéliser et imprimer des éléments spécifiques comme des ponts, des pylônes ou des personnages ;
- Réparation et remplacement : Si une pièce d’un modèle est cassée ou manquante, une imprimante 3D permet de la reproduire fidèlement à partir d’un modèle numérique, sans avoir à racheter une pièce d’origine ;
- Matériaux : l’imprimante 3D par dépôt de matières utilise des matériaux à base de plastique comme le PLA, ABS, PETG qui sont légers et robustes.
Découpeuse laser :
- Précision de découpe : elle est idéale pour découper des matériaux comme le bois, le carton ou feuille avec une grande précision. Cela permet de réaliser des façades de bâtiments, des ponts, ou des éléments de décor extrêmement détaillés ;
- Gravure de détails : En plus de la découpe, la découpeuse laser peut graver des motifs complexes, ajoutant des détails subtils aux bâtiments, aux panneaux de signalisation ou aux accessoires de décor ;
- Assemblage de structures : La découpe laser permet de créer des pièces qui s’emboîtent parfaitement, facilitant l’assemblage de maquettes de bâtiments ou de structures ;
Ces deux outils modernisent et simplifient le modélisme ferroviaire, offrant aux passionnés plus de liberté créative et la possibilité de créer des réseaux ferroviaires uniques et détaillés.
Pour dessiner, de nombreux logiciels de modélisation 2D et 3D sont disponibles. Au sein de la section Modélisme, on utilise les logiciels gratuits FreeCAD et LibreCAD qui sont complémentaires.
FreeCAD est un logiciel open source de modélisation 3D paramétrique, idéal pour concevoir des objets techniques. Il permet de créer, modifier, et personnaliser des modèles 3D, avec des ateliers spécialisés pour la mécanique, l’architecture, et la simulation. Utilisé notamment pour l’impression 3D et les projets d’ingénierie, FreeCAD est flexible, modulaire et gratuit. Il permet de créer des fichiers STL et DXF.
LibreCAD est un logiciel open source de CAO 2D, utilisé principalement pour créer des dessins techniques comme des plans architecturaux ou mécaniques. LibreCAD offre des outils simples pour réaliser des schémas précis, avec des fonctionnalités de gestion des calques et de cotation, tout en prenant en charge divers formats de fichiers (DXF, SVG). Gratuit et léger, il est idéal pour les projets de conception 2D.

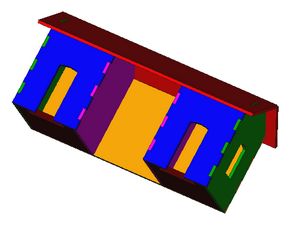

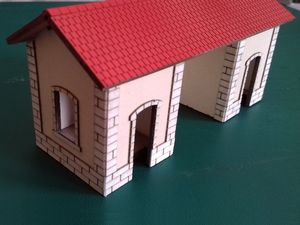

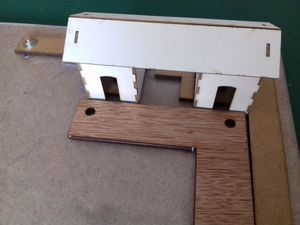

Quelques exemples de réalisation en 2D et 3D disponibles dans l’espace téléchargement ainsi que des tutoriels pour prendre en main les logiciels :
