Hub pour prises RJ11 / RJ 12 – XpressNET
Connecteurs pour relier des souris DCC XpressNet et Loconet
Les prises RJ sont connectées en parallèle et le câblage permet de d’utiliser des souris utilisant le protocole XpressNet (X-Bus chez Roco) et le protocole LocoNet.
Avec cette carte, on peut relier jusqu’à 5 souris. Le protocole XpressNet permet de relier 31 souris Roco ou compatibles. Avec une centrale Roco, la platine doit être connectée à la prise « Esclave ».
On peut connecter en cascade plusieurs cartes pour disposer de plus de connecteurs.
Pour les souris XpressNet, on peut souder des connecteurs RJ11 qui comprennent 4 fils. Les 6 fils sont uniquement nécessaires pour la souris « Maitre ». Une seule souris doit être connectée sur le connecteur « Maitre ».

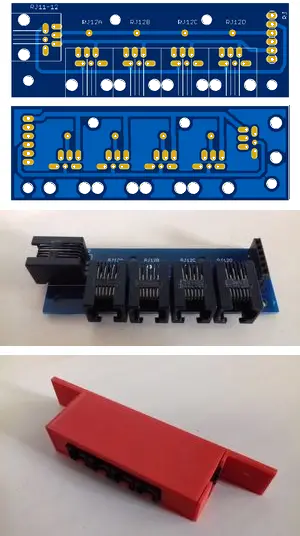

La section Modélisme a réalisé une platine pour relier jusqu’à 5 souris ou TCO avec le bus XpressNet.
Le fichier ZIP proposé en téléchargement comprend les fichiers source réalisés avec le logiciel Eagle et les fichiers Gerber pour faire fabriquer le circuit PCB.
Le fichier ZIP comprend aussi la platine pour relier une seule souris : elle est utilisée pour déporter la prise pour les souris et TCO conçues par l’UAICF Nevers-Vauzelles.
Pour protéger le circuit, on pourra réaliser un boitier à l’aide d’une imprimante 3D.
